SS963 ürününün bağlantısını yapmadan önce ürünün zarar görmemesi için üzerinizdeki birikmiş elektriği toprakla teması olan bir iletkene (kalorifer peteği, metal tesisat borusu veya yoksa duvara) dokunarak üzerinizden atınız. Bu işlem tüm elektronik cihazlarda geçerli olan ve hassas bileşenlerin üzerinizde birikmiş olan binlerce volt statik elektrikten zarar görmesini engelleyecek iyi bir alışkanlıktır.

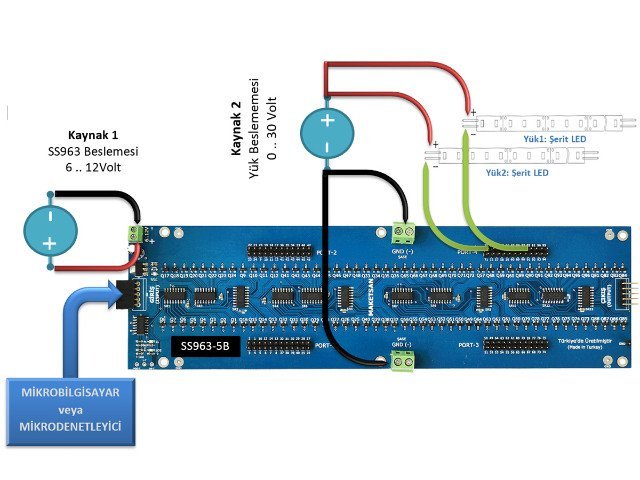

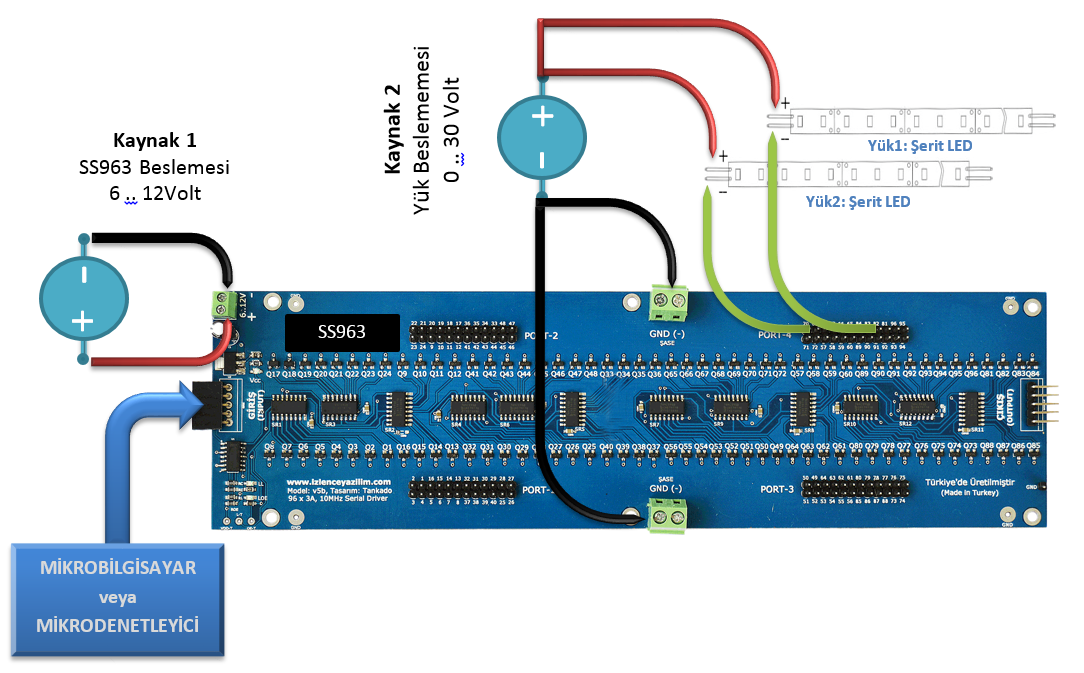

Yukarıdaki temel bağlantı şemasında iki ayrı DC besleme kaynağı kullanılmıştır (Kaynak 1 ve Kaynak 2). Kullanacağınız kaynakların iyi bir DC regülasyonuna sahip olması gerekir. Özellikle Kaynak-1 ‘in SS963’ün sağlıklı çalışabilmesi için iyi bir DC regülasyona sahip olması önemlidir.
Kaynak-1, 6 ile 12 volt aralığında DC gerilim üreten en az 50mA akım kapasitesine sahip bir besleme kaynağı olmalıdır. Bu konudaki tavsiyemiz kaynağın 100mA’den fazla bir akım kapasitesine sahip olmasıdır böylece sistemin çalışması daha uzun ömürlü olacaktır.
Kaynak-2, 0 ile 30 volt arasında, çıkışlara bağlayacağınız yükün ihtiyaç duyduğu herhangi bir gerilimde olabilir. Yine kontrol edeceğiniz yüklerin ihtiyaç duyacağı toplam akımın en az 1,5 katı akım kapasitesine sahip bir kaynak kullanmanız sisteminizin çalışmasının daha uzun ömürlü olmasını sağlayacaktır. SS963 ortak katotlu (açık kollektör) bir tasarıma sahiptir. Bu şu anlama gelir SS963’e bağlayacağınız yüklerin katotları (eksi kutup) çıkış portlarına (P1, P2, P3 ve P4) bağlanmalıdır. Yükler anot gerilimini Kaynak-2’den ortak olarak kullanırlar (yukarıdaki bağlantı şemasını inceleyiniz)
Kaynak-1 ve Kaynak-2 nin katotları ortaktır. Bu nedenle dilerseniz Kaynak-1 in katotuna SS963’ün besleme terminaline değilde Kaynak-2’nin katotuna da bağlayabilirsiniz.
SS963’ün üzerinde 2 adet büyük şase (GND) terminali bulunmaktadır. Her iki terminale de Kaynak-2’nin şase uçlarını bağlamanız yüksek akım ihtiyaçlarında devrenin kararlı şekilde çalışmasını sürdürmesi için önemlidir.
Eğer kontrol edeceğiniz yüklerin çalışma gerilimi 6 ile 12 volt arasında ise iki farklı güç kaynağı kullanılmasına gerek yoktur. Bu durumda hem SS963’ün hem de yüklerinizin beslemesini aynı kaynak ile sağlayabilirsiniz.
